ENVI中高分六号WFV数据几何校正

高分六号于2019年3月21日正式投入使用,它是一颗低轨光学遥感卫星,具有高分辨率、宽覆盖、高质量和高效成像等特点,配置2米全色/8米多光谱高分辨率相机(PMS)、16米多光谱中分辨率宽幅相机(WFV),2米全色/8米多光谱相机观测幅宽90公里,16米多光谱相机观测幅宽800公里。

         高分六号于2019年3月21日正式投入使用,它是一颗低轨光学遥感卫星,具有高分辨率、宽覆盖、高质量和高效成像等特点,配置2米全色/8米多光谱高分辨率相机(PMS)、16米多光谱中分辨率宽幅相机(WFV),2米全色/8米多光谱相机观测幅宽90公里,16米多光谱相机观测幅宽800公里。

宽幅相机(WFV)除了常见的蓝/绿/红/近红外四个波段,还增加了能够有效反映作物特有光谱特性的“红边”波段,以及一个紫外波段,一共8个波段,也被称为精准农业观测的高分卫星。

本文介绍利用ENVI对高分六号WFV数据进行几何校正处理,如下为数据情况和处理效率统计:

  • 高分六号数据:L1A级标准景高分六号WFV数据(30%左右云覆盖)。
  • 参考影像:15米Landsat8 全色图像
  • DEM:90米SRTM
  • 软件及计算机环境:ENVI5.5.2,ThankPAD P52笔记本电脑(i7-8850,64G内存)。

整景高分六WFV几何校正结果文件大小为25G(ENVI格式),处理时间如下表。

处理方式

时间

说明

无控制点正射校正

45分钟

Grid Spacing默认10,如果设置100或者1000速度会提升,精度会有所下降

Landsat8参考正射校正

42分钟

34个GCP,RMSE=12.83米,

1.     数据打开

请使用易智瑞(中国)遥感事业部开发的“中国国产卫星支持工具”打开国产卫星数据。

建议使用ENVI App Store进行ENVI扩展工具的安装与管理。

ENVI App Store下载地址:www.enviidl.com/appstore

1)     在App Store找到中国国产卫星支持工具,点击Install App进行安装。

2)     重启 ENVI即可。

或手动安装扩展工具:www.enviidl.com/china

GF-6 WFV由三台相机拍摄的图像组成,打开时可以自动组合一张图,也可以分别打开三个图像进行处理。本文直接对整张图进行几何校正,单独三个图像的几何校正步骤类似。

(1)       启动ENVI。选择主菜单 File > Open As > China Satellites > GF-6。选择*.til文件打开,自动会把三个图像文件进行虚拟镶嵌。

注:如果要单独打开三个图像文件,在文件过滤器中选择WFV/XML,选择打开XML文件。

(2)       在Layer Manager中,右键选择菜单View Metadata,RPC文件自动打开了。

图:GF-6 WFV元数据文件

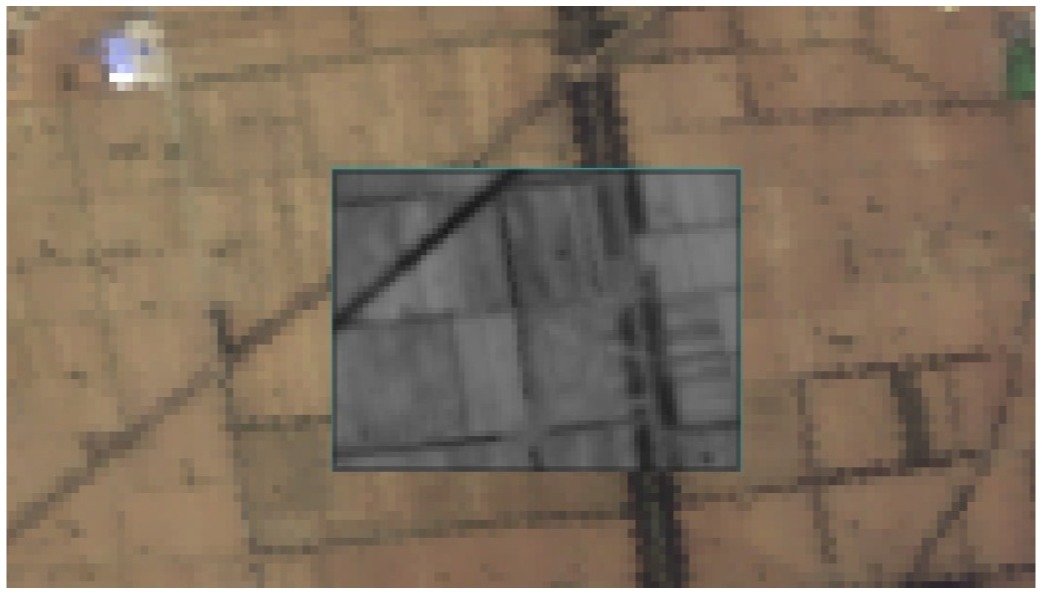

(3)       图像打开后会基于RPC文件虚拟几何定位,使用ENVI拉幕等工具浏览,与Landat8pan图像对比有3~10个像素的偏移。

图:RPC文件虚拟几何定位与Landat8pan图像对比

2.     无控制点正射校正

(1)       在Toolbox中,启动/Geometric Correction/Orthorectification/RPC Orthorectification Workflow工具。

(2)       在File Selection面板:

  Input File:选择GF-6 WFV数据;

  DEM File:选择SRTM90米的DEM;

  Geoid Correction取消勾选。

(3)       单击Next,在RPC Refinement步骤中,打开Advanced面板,设置参数。

  Output Projection:默认UTM,可点击Browse按钮更改。

  Output Piexl Size:16.0;

  Image Resampling:Cubic Convolution;

  Grid Spacing:10。正射校正的格网大小,格网越大数据越快,相应精度越低。

(4)       在Exports面板中,选择输出路径和文件名(默认会在输出文件名基础上增加_rpcortho后缀)。

(5)       单击Finish执行处理。

使用ENVI拉幕、透视等工具浏览,与Landat8pan图像进行精度检验,总体精度非常好,基本能吻合,局部地区有1~2个像素的偏移。高分6的几何定位精度大大提高,无控制点正射校正基本能满足大部分应用要求。

图:无控制点正射校正结果

3.     参考影像正射校正

如果对几何精度要求更高,可基于基准影像自动找GCP执行RPC正射校正。

(1)点击/Geometric Correction/Orthorectification/RPC Orthorectification Using Reference Image,打开基于基准影像的RPC正射校正工具;在面板上进行数据读写和参数设置:

  • Input Raster:选择GF-6 WFV数据;
  • Input Reference Raster:具有准确地理位置信息的参考影像。选择Landsat8 Pan影像数据;
  • Input DEM Raster:覆盖待校正影像区域的DEM数据,选择SRTM90米的DEM;
  • DEM Is Height Above Ellipsoid:DEM数据是否是椭球高。SRTM是椭球高,选择Yes;

注:如果这里使用ENVI自带的全球900/200米分辨率的DEM,则按照默认No。

  • Requested Number of GCPs:100,需要采集的控制点最大数量;
  • Search Windows Size500,搜索窗口大小,窗口越大找点精度越高,时间越长;
  • Output Coordinate System:可选项,如果不设置,则输出的正射校正结果是UTM WGS84坐标系的;
  • Output Pixel Size:X:16,Y:16。

注:输出像元大小为可选项,如果不设置,则输出的像元大小为根据RPC自动计算的平均像元大小,建议手动设置输出数据的分辨率。

  • Image Resampling:重采样方法,默认双线性内插Bilinear,推荐使用精度更高的Cubic Convolution;
  • Grid Spacing:像素栅格间距。保持默认10;这个值越大,校正速度越快,精度越低。
  • Output Raster:正射校正结果输出路径及文件名。软件会自动设置,可手动修改;
  • Output GCPs:控制点文件输出路径及文件名,软件会自动设置,可手动修改;

(2)参数设置好之后,点击OK开始执行。

注:在Toolbox中,打开/Geometric Correction/Orthorectification/RPC Orthorectification Workflow工具,可以将前面自动生成的控制点文件导入,查看自动寻找的控制点精度。也可手动修改GCP点。

图:RPC Orthorectification Using Reference Image参数设置面板

  使用ENVI拉幕、透视等工具浏览,与Landat8pan图像进行精度检验,总体精度非常好,绝大部分地区在1个像素内。
